موتورسیکلت Honda ADV 150 با الهام مستقیم از برادر بزرگ‌تر خود (X-ADV 750) و با کانسپت «اسکوتر ادونچر شهری» معرفی شد، یکی از جذاب‌ترین و متمایزترین بخش‌های طراحی این اسکوتر، مجموعه داشبورد و صفحه کیلومتر آن است. کلاستر ADV 150 به سبک موتورسیکلت‌های مسابقات رالی داکار (Rally-Style Cockpit) طراحی شده و شامل دو بخش مجزا است:
- نمایشگر اصلی دیجیتال معکوس (Full Digital Inverted LCD): مستقر در بخش بالایی با ابعاد مستطیلی عریض و زاویه دید رو به بالا، که اطلاعاتی نظیر سرعت لحظه‌ای، دور موتور (Tachometer گرافیکی نواری)، ساعت، تاریخ دقیق، سنجش مصرف سوخت لحظه‌ای و میانگین، مسافت‌سنج دوگانه (Trip A/B)، ولتاژ لحظه‌ای باتری و نشانگر تعویض روغن (Oil Change Indicator) را نمایش می‌دهد.
- کلاستر نشانگرهای هشداردهنده پایینی (Sub-Display LED Indicators): یک پنل نواری مستقل در زیر نمایشگر اصلی شامل چراغ چک انژکتور (PGM-FI)، دمای آب/حرارت بالا، چراغ سیستم کیلس هوشمند (Smart Key)، چراغ چشمک‌زن راهنماها، نوربالا و نشانگر ABS (در نسخه‌های مجهز به ترمز ضد قفل).
با توجه به ماهیت کاربری این موتورسیکلت (تردد در مسیرهای خاکی، طبیعت‌گردی، شست‌وشوی مکرر و زاویه نسبتاً افقی قرارگیری صفحه در برابر آسمان)، کلاستر ADV 150 پس از چند سال کارکرد به شدت در معرض آفتاب‌سوختگی نوری، نفوذ گردوغبار معلق، و شوک‌های حرارتی و رطوبتی قرار می‌گیرد. با توجه به قیمت بسیار بالای این قطعه فابریک به عنوان کالای وارداتی، بازسازی و تعمیر تخصصی آن بهترین گزینه از نظر هزینه و کیفیت است.
۲. معماری داخلی و اجزای مهندسی کلاستر ADV 150
سیگنال‌های ورودی
├── سنسور سرعت چرخ جلو/گیربکس (Hall Sensor / ABS ECU)
├── پالس دور موتور و ولتاژ از ژنراتور ACG و سنسور CKP
├── اطلاعات گیج باک و ترمیستور سنسور دمای آب (ECT)
└── سیگنال کدینگ یونیت کیلس (SCU)
│
▼
برد مدار چاپی چندلایه (Multi-layer PCB)
├── مدار تغذیه و حفاظت نوسان (TVS Diode + Buck Converter 5V/3.3V)
├── پردازنده محاسباتی مرکزی (Main MCU - میکروکنترلر اختصاصی هوندا)
├── آی‌سی حافظه دائم EEPROM (ذخیره‌سازی ODO، مسافت و تنظیمات تاریخ)
├── درایور کریستال مایع (LCD Segment Controller)
└── ماژول نواری آرایه ال‌ای‌دی‌های High-Luminance
│
▼
لایه اپتیک و محافظ فیزیکی
├── پنل گلس با پلاریزه جلو و عقب فیلتر نوری معکوس (Blue/Black Inverted Filter)
├── پد نایلونی ضد ارتعاش داخلی جهت جذب ضربات دست‌اندازهای آفرودی
└── قاب ضد نفوذ آب با استاندارد اسمی IP65/IP67 مجهز به اورینگ اسفنجی فشرده
۳. شایع‌ترین عیوب و آسیب‌های کیلومتر هوندا ADV 150
الف) آفتاب‌سوختگی عمیق صفحه نمایش (Sunburn & Polarizer Degradation)
به دلیل زاویه عمودی‌تر و متمایل به بالای داشبورد ADV 150 نسبت به PCX، تابش پرتوهای فرابنفش خورشید (UV) با زاویه مستقیم‌تری به سطح گلس برخورد می‌کند.
- علامت: پدیدار شدن یک هاله تیره، بیضی‌شکل یا نقره‌ای سوخته در کادر میانی صفحه.
- پیامد: در هنگام ظهر و زیر نور آفتاب، خواندن ارقام سرعت، دور موتور و ولتاژ باتری غیرممکن می‌شود، اما در شب با روشن شدن نور پس‌زمینه، فقط هاله‌ای کدر مشاهده می‌گردد.
ب) نفوذ آب و مواد شوینده کارواش و ایجاد میعان داخلی (Condensation & Corrosion)
بسیاری از راکبان این موتورسیکلت پس از بازگشت از مسیرهای کویری یا کوهستانی، برای زدودن گل‌ولای از واترجت‌های کارواش با فاصله نزدیک استفاده می‌کنند.
- فشار بالای آب باعث خستگی لبه های لاستیک درزگیر طلق کیلومتر شده و رطوبت به محفظه مدار نفوذ می‌کند.
- علائم: عرق کردن دائمی سطح داخلی طلق شیشه‌ای، اتصال کوتاه در مدار تغذیه، سوختن پایه‌های سوکت اصلی ورودی (Pin Header Oxidation) و از کار افتادن ناگهانی نمایشگر.
ج) از کار افتادن سنسور ولت‌متر، تاخومتر نواری یا نمایشگر بنزین
در برخی موارد، سرعت‌سنج کار می‌کند اما خطوط دور موتور بالا نمی‌روند، نشانگر آمپر بنزین حتی با باک پر مدام چشمک می‌زند یا ولتاژ باتری به اشتباه اعداد نامتعارف (مثلاً ۸ ولت یا ۱۸ ولت) را نشان می‌دهد.
- علت: سوختن مقاومت‌های تقسیم‌کننده ولتاژ SMD یا آسیب به پورت‌های آنالوگ به دیجیتال (ADC) در میکروکنترلر ناشی از نوسان ولتاژ سیستم شارژر باتری.
د) پاک شدن تنظیمات ساعت، تاریخ و تاریخچه Trip با بستن سوئیچ
اگر با هر بار چرخاندن سوئیچ یا خاموش کردن موتور، ساعت و تاریخ به حالت پیش‌فرض (00:00 و تاریخ پایه کارخانه) ریست شوند، عیب ناشی از قطع شدن مدار برق پشتیبان دائم (Memory Backup Line) یا معیوب شدن خازن‌های فیلتر نگه‌دارنده ولتاژ است.
ه) قفل شدن یا پریدن دیتای کیلومتر کارکرد (Odometer Bug / Crash)
بر اثر استارت زدن با باتری شدیداً ضعیف یا افتادن نویزهای جرقه شمع به داخل سیم‌کشی، دیتای ذخیره‌شده در حافظه EEPROM تخریب شده و کیلومتر ارقام نامفهومی مثل ارقام معکوس یا خطوط بریده‌بریده نمایش می‌دهد.

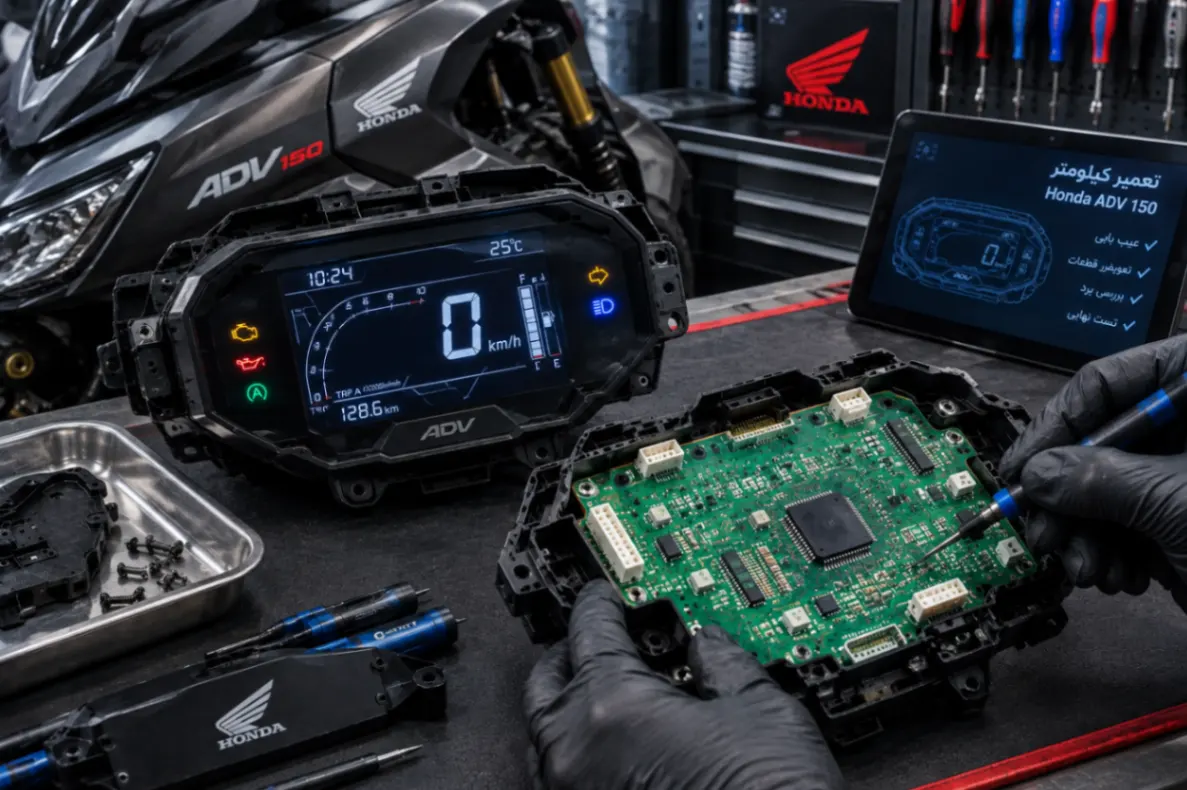

۴. فرآیند گام‌به‌گام و تخصصی تعمیر در کارگاه الکترونیک
۱. تست مقدماتی روی استند تخصصی شبیه‌ساز پالس و بررسی جریان‌کشی
↓
۲. دمونتاژ قاب بیرونی، بادگیر جلو و کاسه داشبورد با ابزارهای غیرفلزی
↓
۳. باز کردن قاب با حرارت کالیبره‌شده جهت جلوگیری از شکستگی خارهای شکننده]
↓
۴. جداسازی گلس LCD، لایه‌برداری فیلم سوخته با حلال مخصوص بدون آسیب به پین‌ها]
↓
۵. لمینیت فیلتر پلاریزه UV گرید صنعتی ژاپن تحت فشار و خلأ
↓
۶. شست‌وشوی التراسونیک بورد، قلع‌ریزی مجدد قطعات SMD و تعویض آی‌سی‌های معیوب]
↓
۷. پوشش عایق نانو (Conformal Coating) و آب‌بندی با چسب پلی‌اورتان ضد ارتعاش]
مرحله اول: تست با شبیه‌ساز سیگنال
پیش از هرگونه مداخله فیزیکی، کیلومتر روی تستر متصل شده و تمامی فانکشن‌ها شامل فرکانس دور موتور، سنسورهای سرعت، ولت‌متر، پالس شبیه‌ساز بنزین و چراغ‌های چک عیب‌یابی و ثبت می‌شوند.
مرحله دوم: تعویض فیلتر پلاریزه و رفع آفتاب‌سوختگی
- گلس فابریک به دلیل اتصال پایه‌های ریز به بورد باید با دقت میلی‌متری و دستگاه سپراتور گرمایی جدا شود.
- لایه پلاریزه سوخته قدیمی و بقایای چسب نوری تجزیه‌شده با تیغه‌های مخصوص و محلول‌های بدون خورندگی از روی بستر شیشه تمیز می‌شوند.
- یک قطعه فیلم پلاریزه نانومتری نو با زاویه محور پلاریزاسیون اختصاصی کیلومتر معکوس ADV 150 توسط دستگاه لمینیتور ضدحباب نصب می‌گردد تا خوانایی ارقام سفید/روشن در پس‌زمینه مشکی به اوج شفافیت بازگردد.
مرحله سوم: بازسازی و احیای مدار الکترونیکی
- در موارد آب‌خوردگی، بورد به مدت ۱۰ دقیقه درون حمام التراسونیک با ایزوپروپیل الکل ۹۹٪ قرار می‌گیرد تا تمامی رسوبات و املاح معدنی رسوب‌کرده شسته شوند.
- پایه‌های سولفاته قطعات تجدید قلع (Reflow Solder) می‌شوند.
- در صورت آسیب به مقاومت‌ها، دیودهای هرزگرد یا ترانزیستورهای درایور بک‌لایت، قطعات اورجینال با استاندارد خودرویی (Automotive Grade) جایگزین می‌گردند.
مرحله چهارم: پروگرامینگ دیتای EEPROM
در صورت به هم ریختگی ارقام مسافت یا خطاهای نرم‌افزاری، چیپ حافظه جدا شده و فایل دامپ اورجینال کارخانه‌ای منطبق با کد سفارش هوندا ADV 150 روی چیپ بازنویسی و همگام‌سازی می‌شود.
مرحله پنجم: عایق‌کاری محیطی و مونتاژ نهایی
با توجه به ماهیت اسکوتر ADV و تکان‌های شدیدی که در دست‌اندازها تجربه می‌کند:
- کل بورد با یک لایه سیلیکونی شفاف عایق رطوبت و لرزش اسپری و پوشش داده می‌شود.
- لبه‌های قاب با واشر لاستیکی نو جای‌گذاری شده و درزهای بیرونی با چسب RTV خنثی (غیر اسیدی) به شکلی درزبندی می‌شوند که امکان نفوذ کوچک‌ترین قطره آب یا ذرات غبار وجود نداشته باشد.
۵. جدول مقایسه‌ای: تعویض کامل کلاستر نو در برابر تعمیر و بازسازی تخصصی
۶. نشانه‌های هشداردهنده برای رسیدگی فوری
- کم‌رنگ شدن خطوط تاخومتر یا ارقام ساعت به محض گرم شدن داشبورد در آفتاب.
- قطع و وصل شدن نمایش ولتاژ یا سرعت در حین عبور از چاله‌ها و معابر ناهموار.
- مشاهده مه یا قطرات بسیار ریز روی دیواره داخلی شیشه کلاستر.
- ماندن دائمی نور قرمز اخطار دما یا چراغ زرد کیلس با وجود عملکرد طبیعی موتور.
- کار نکردن دکمه‌های Select و Set زیر صفحه برای صفر کردن Trip یا تنظیم ساعت.
۷. نکات نگهداری و پیشگیری از خرابی برای راکبان هوندا ADV 150
- پرهیز از تابش مستقیم آب کارواش: هنگام شست‌وشو، فاصله نازل آب تحت فشار از پنل داشبورد نباید کمتر از ۶۰ سانتی‌متر باشد.
- پوشش محافظ در پارک طولانی: به دلیل فرم ایستاده کیلومتر، در توقف‌های طولانی زیر نور مستقیم خورشید، از روکش‌های ضد آفتاب یا پوشش موقت روی کاکپیت استفاده کنید.
- پرهیز از پولیش‌های اسیدی و حلال‌ها روی طلق: برای تمیز کردن طلق کیلومتر، هرگز از تینر، الکل یا واکس‌های داشبورد حاوی حلال‌های نفتی استفاده نکنید؛ این مواد باعث مات شدن، ترک‌های ریز میکروسکوپی (Crazing) و کدر شدن دائمی طلق می‌شوند.
